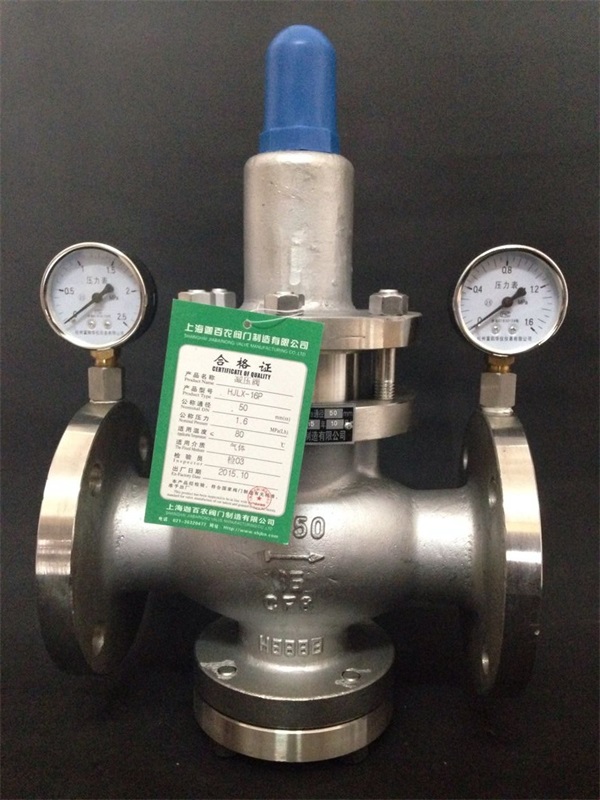

JBN-HJLX/F气体减压阀
HJLX/F气体减压阀概述：
HJLX/F气体减压阀用于工作温度≤ -10 ℃ ~80/150 ℃的空气、氮气、煤气、液化气、氨气、氧气等管路上，这样可以简化的节省系统的设备，降低工程造价，是用户理想的产品。
HJLX/F气体减压阀工作原理
1 、HJLX/F气体减压阀通过启闭件的节流，造成压力损失迫使进口压力在出口处降低某一个需要值，当流量和压力变化时，利用本身介质能量来控制出口压力基本不变的目的。
2 、HJLX/F气体减压阀主阀体下部有下盖、主阀弹簧、主阀瓣，主阀瓣由主阀弹簧支撑，使主阀处于密封状态，主阀体上部有活塞、缸套等；当活塞受介质压力后，靠缸套导问推动主阀瓣，使阀门开启；便于调节所需的工作压力。
3、HJLX/F气体减压阀出厂时，主阀是关闭的，使用时，顺时针方向旋转调节螺栓，靠介质压力推动活塞，使主阀瓣开启，介质流向阀后，进入膜片下腔。当阀后压力超过调定压力时，推动膜片压缩调节弹簧，导阀渐渐判困流入活塞上部介质减少，活塞上升使主阀瓣在主阀弹簧的作用下也渐渐关闭闭较少，阀后压力下降，阀后压力的微小变化影响膜片和调节弹簧的平衡使膜片＼下移动，使主阀上下移动控制介质流量，所以阀后压力保持稳定。
HJLX/F气体减压阀安装、使用注意事项
• 本阀安装前应仔细核对使用情况是否与标牌规定相符。
• 本阀水平安装，阀体所示箭头须与介质
• 本阀在管道上安装，最好采用下列示意图：
• 安装时应进行以下工作：
（ 1 ）清洗内腔和内腔零件。（ 2 ）检查连接螺钉是否均匀拧紧。（ 3 ）阀前管道必须冲洗干净。
• 本阀在管道上只做减压用，不做截止用，使用介质必须经过过滤器过滤。
• 调节方法：
（ 1 ）关闭减压阀前的截止阀，开启减压阀后的截止阀，制造下游低压环境。
（ 2 ）卸下减压阀上端的防护罩，把调节螺钉按逆时针旋转至最上位置（相对最低出口压力），然后关闭减压阀后截止阀；【http://www.shjbn.net/jyfxl】
（ 3 ）慢慢开启减压阀前的截止阀至全开；
（ 4 ） 顺时针缓慢旋转调节螺钉，将出口压力调至所需要的压力（已阀后表压为准）
调整好后，将锁紧螺母背紧，拧上防护罩，打开减压阀后截止阀。
（ 5 ）如调压过头，须从第一步开始重调，即只能从低压往高压调。
